​Виды и особенности ножевых марок стали

Поскольку сталь — это сплав железа и углерода, к которому могут быть добавлены некоторые другие примеси, разновидностей стали существует огромное множество. Естественно, в зависимости от точного состава, и качества разных марок этого металла существенно разнятся. Сегодня мы немного поговорим об особенностях наиболее популярных марок стали, которые используются в ножевом производстве. С учетом этих особенностей, вы сможете подобрать себе нож с такими характеристиками, которые наиболее полно будут соответствовать вашим запросам.

Не вся сталь используется для производства ножей. Ведь чтобы стать действительно подходящим материалом, она должна иметь определенные качества, которые были бы сбалансированы по отношению друг к другу. Одна из важных характеристик — это твердость металла. Она определяет способность стали противостоять деформации во время разрезания ножом других материалов. Измерить твердость можно разными способами. Соответственно, и единиц измерения существует несколько. Один из наиболее распространенных вариантов — использование шкалы Роквелла. Этот метод предполагает вдавливание в металл алмазной пирамидки под определенной нагрузкой и замер оставшегося оттиска. Основным элементом, влияющим на твердость, является углерод. Чем его больше, тем тверже получается металл. Однако, он также становится более восприимчивым к ржавчине, что для ножа уже не хорошо. Во многом, от твердости зависит износостойкость стали. Во время использования ножа, от него постоянно отделяются микрочастицы металла. Если износостойкость низкая, то режущая кромка быстро стирается, нож не только становится тупым, но и деформируется.

Прочность — еще одна важная характеристика металла. Речь идет о прочности металла на изгиб, необходимой, чтобы он остался невредимым после падения на пол, при неравномерном распределении нагрузок на отдельные части лезвия. В связи с этим, важно учитывать вязкость металла — его способность выдерживать импульсные нагрузки.

Три категории стали

Однако все эти характеристики не слишком понятны без конкретных примеров. Итак, марки сталей, которые используются для ножей, условно можно разделить на три категории. Основным фактором для их разделения служит процентное содержание углерода, от которого и зависят основные характеристики сплава.

Первая

В первую категорию входят стали с низким процентом углерода и не стабилизированные в достаточной мере легирующими добавками. На больших фабриках они используются для бюджетных моделей ножей. К данной категории относятся такие марки как 440А, 420 и 420НС, AUS-6, Sandvik 12C27. Главное преимущество всех сталей этой группы в том, что они имеют высокий уровень сопротивления коррозии. Ножи из таких сплавов хорошо подходят для использования в сырых условиях, могут использоваться для дайвинга, в том числе, и в соленой воде. Но все они слишком мягкие, чтобы нож мог долго оставаться острым. И в случае работы с твердыми материалами, их придется слишком часто затачивать. Сталь 440А содержит не более 0,75% углерода, 16-18% хрома, 1% марганца и 0,75% молибдена, закаливается до 55-57HRC. Если на ноже указано только число 440 без буквенного обозначения, речь также идет о стали 440А, как самой дешевой из своего семейства. Сплав 420HC содержит 0,46% углерода, 13% хрома, 0,3% ванадия, по 0,4% молибдена и кремния. Закалка этого металла производится в рамках 52-55HRC. Шведским аналогом этой марки является сталь Sandvik 12C27.

Это простая, но качественная сталь. Ее отличительная черта — высокая степень чистоты, которая достигается благодаря технологичной обработке сплава. Содержание в такой стали углерода составляет 0,6%, хрома — 13,5%, марганца и кремния — 0,4%. Из стали Sandvik производятся многие модели ножей Morakniv.

Вторая

Вторая группа — это стали с качеством Hi-end. В нее входят марки 440С, AUS-8, 8Cr13MoV, Sandvik 14C28N, VG-10. Они немного хуже справляются с противостоянием коррозии, поскольку уровень углерода в этих сплавах выше, но зато могут закаливаться до большей твердости и обладают более высокой износостойкостью. В сталь 440С добавлено 0,95-1,2% углерода, 16-18% хрома, 0,75% молибдена, по 1% марганца и кремния. Ее твердость составляет около 58-60HRC. Хотя следует учитывать, что испанская сталь этой же марки может быть несколько мягче. Сталь 440С используется для многих карманных ножей и при неплохих рабочих качествах является доступным по цене материалом. Широко использует такую марку стали компания Ganzo. Схожими с ней качествами обладает марка AUS-8. В такой стали содержится 0,7-0,75% углерода, 13-14,5% хрома, 0,49% никеля, 0,5% марганца, 1% кремния. Твердость закалки — 58HRC. Но нужно отметить, что хорошо работать с этой японской сталью умеют только японцы.

Марка 8Cr13MoV по сравнению с AUS-8 содержит больше углерода — 0,8%, и примерно такие же пропорции других легирующих добавок. Сталь закаливается до 58-59HRC. В целом, соотношение стоимости и качества у данной марки достаточно выгодное. А умелая обработка позволяет получить очень практичные ножи, например, как у бренда Spyderco.

Сталь Sandvik 14C28N имеет шведское происхождение. Разработку этого сплава заказала компания Kershaw, пожелавшая улучшить сплав 13C26. В итоге, в сталь включено 0,62% углерода, 14% хрома, 0,55% молибдена. Сталь имеет твердость 58-60HRC. Это один из лучших вариантов нержавейки для ножей стоимостью не более 30$.

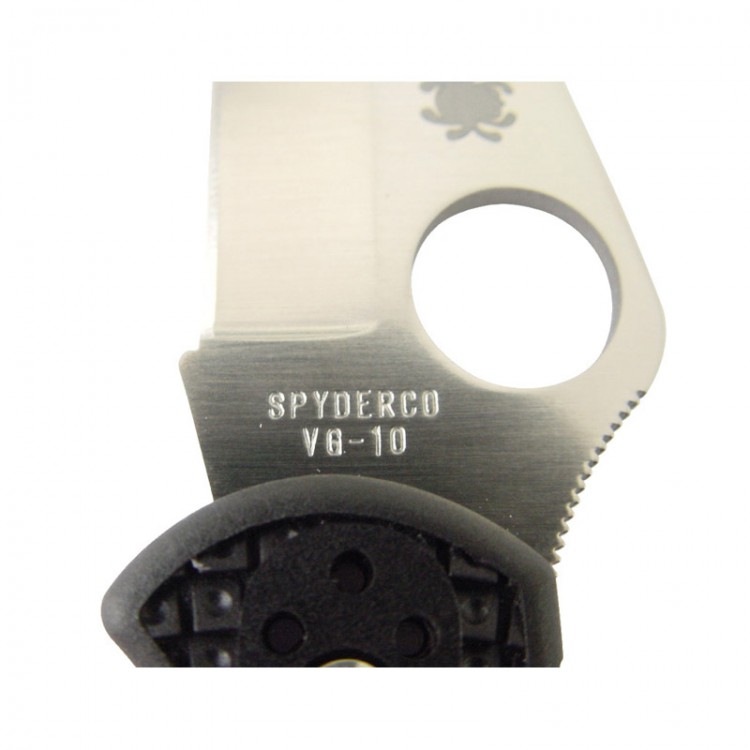

VG-10 — сталь японского производства. Она широко применяется брендом Spyderco. Этот сплав отлично держит заточку, хотя режущую кромку нужно оберегать от импульсной нагрузки, иначе возможны сколы. В ней 0,95-1,05% углерода, 14,5-15,5% хрома, 1,4% кобальта, 1,05% молибдена, 0,5% марганца, 0,6% кремния. Твердость сплава очень высока — 59-61HRC.

Третья

Третья группа объединяет марки стали наилучшего качества. Среди самых известных марок этого уровня можно назвать Elmax и CPM S30VN. Elmax производится в Австрии. Она очень прочная, отлично держит заточку и относительно легко точится, ее твердость составляет 58-62HRC. Этот сплав содержит 1,7% углерода, 18% хрома, 1% молибдена, 0,8% хрома, 3% ванадия. Это порошковая сталь, которую многие знатоки считают лучшей для ножевой индустрии.

CPM S30VN получила 1,45% углерода, 14% хрома, 4% ванадия, 2% молибдена. Твердость ее закалки достигает 61HRC. Из такого сплава изготавливают высококачественные клинки верхнего ценового сегмента.

Влияние примесей

В характеристиках каждой из марок стали указано процентное содержание различных химических элементов, каждый из которых наделяет сплав теми или иными качествами. Как же разобраться в особенностях стали, зная ее состав?

Углерод

Углерод является основным элементом, помимо железа, для получения стали. Он способствует тому, что сталь можно закалить, влияет на твердость и прочность металла. Эти качества повышаются с увеличением количества углерода. Впрочем, одновременно возрастает и склонность к коррозии. Кухонные ножи и туристические бюджетного сегмента могут быть сделаны из стали с 0,4-0,6% углерода, но в более качественных — этот показатель выше.

Хром

Хром добавляют в сплав, чтобы повысить его стойкость к ржавчине. В нержавейках его не менее 14%. Но нужно сказать, что высокий процент примеси хрома снижает прочность металла.

Молибден

Молибден — одна из наиболее распространенных легирующих примесей. Он повышает жаропрочность сплава, усиливает стойкость к коррозии, которую дает хром. В целом, молибден позитивно влияет практически на все качества стали. Это обязательная составляющая для ножей, которые должны работать в агрессивной среде или при высоких температурах.

Кремний

Этот химический элемент снижает содержание кислорода в металле. Как следствие, повышается стойкость к ржавчине, прочность металла.

Кобальт

Кобальт добавляется в качестве примеси в твердые и быстрорежущие марки сталей. Необходимо отметить, что из кобальтосодержащих сталей изготавливают не только качественные ножи, но даже некоторые детали для космических ракет.

Ванадий

Ванадий существенно улучшает показатель износостойкости стали. Металл с этой примесью сложнее поддается заточке, но зато очень долго остается острым. А помимо того, он хорошо подходит для ножей, которые будут резать волокнистые материалы, ткани, войлок.

Марганец

Этот химический элемент существенно повышает твердость стали. Поэтому металл с его примесью используют не только для ножей, но и для производства сейфов, рельсов и прочих предметов, которые должны выдерживать большие нагрузки.

Вольфрам

Вольфрам обязательно входит в состав быстрорежущих сталей. Он существенно повышает жаропрочность сплава, а также его износостойкость и твердость.

Никель

Этот элемент улучшает стойкость металла к коррозии, а также повышает прочность стали. Его процентное содержание в стали не очень велико.

Теперь вы сможете свободнее ориентироваться в характеристиках ножей, которые известны исходя из того, какая марка стали используется для его производства. Эти знания помогут выбрать нож не только в соответствии с размерными параметрами и привлекательностью дизайна, но и с учетом его рабочих качеств, заложенных в стали.
