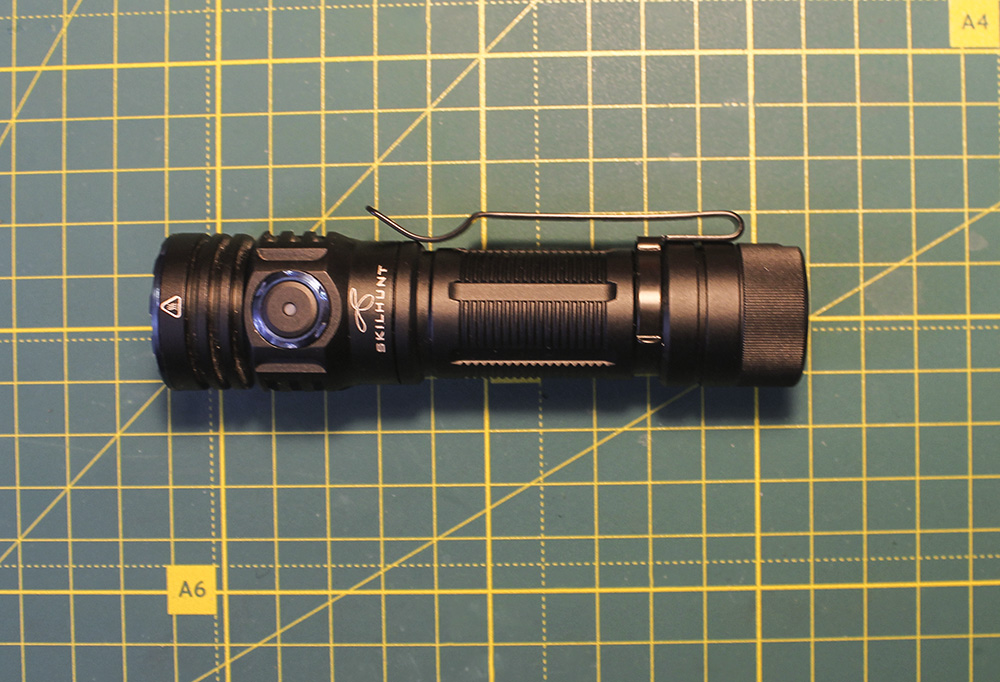

Привет, сегодня к нам на ремонт приехал фонарь Skilhunt M300 (2000 лм). Проблема: фонарь не включается.

Что делаем? Разбираем и ищем причину поломки.

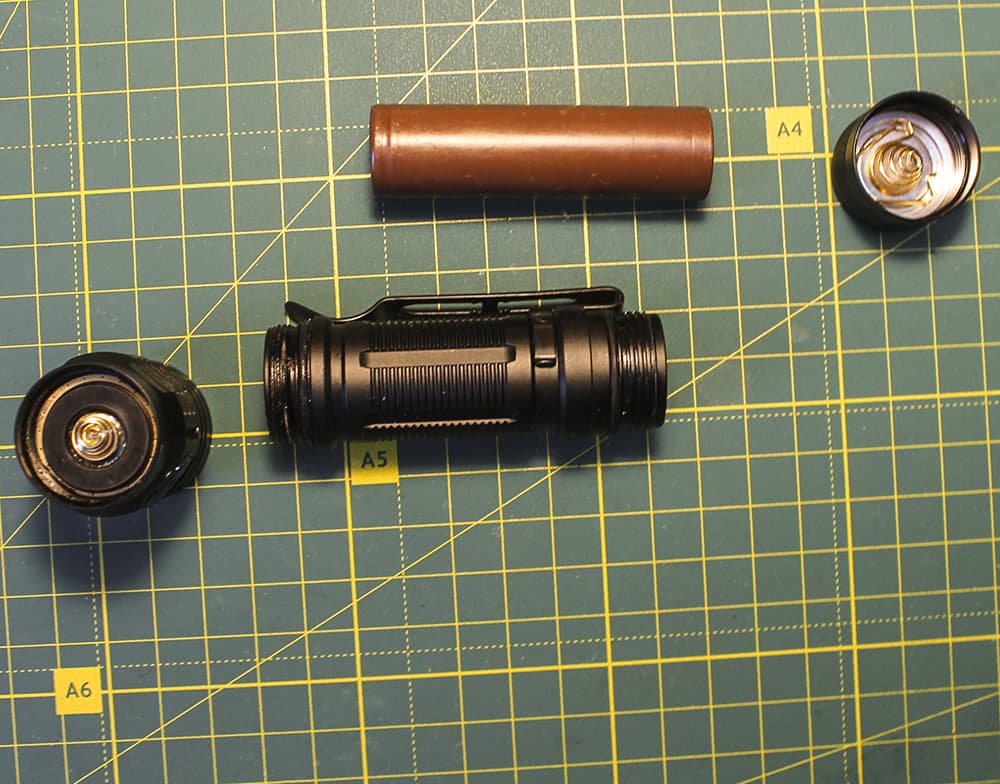

1. Сначала раскручиваем три отсека (тыльная крышка, батарейный отсек и «голова»).

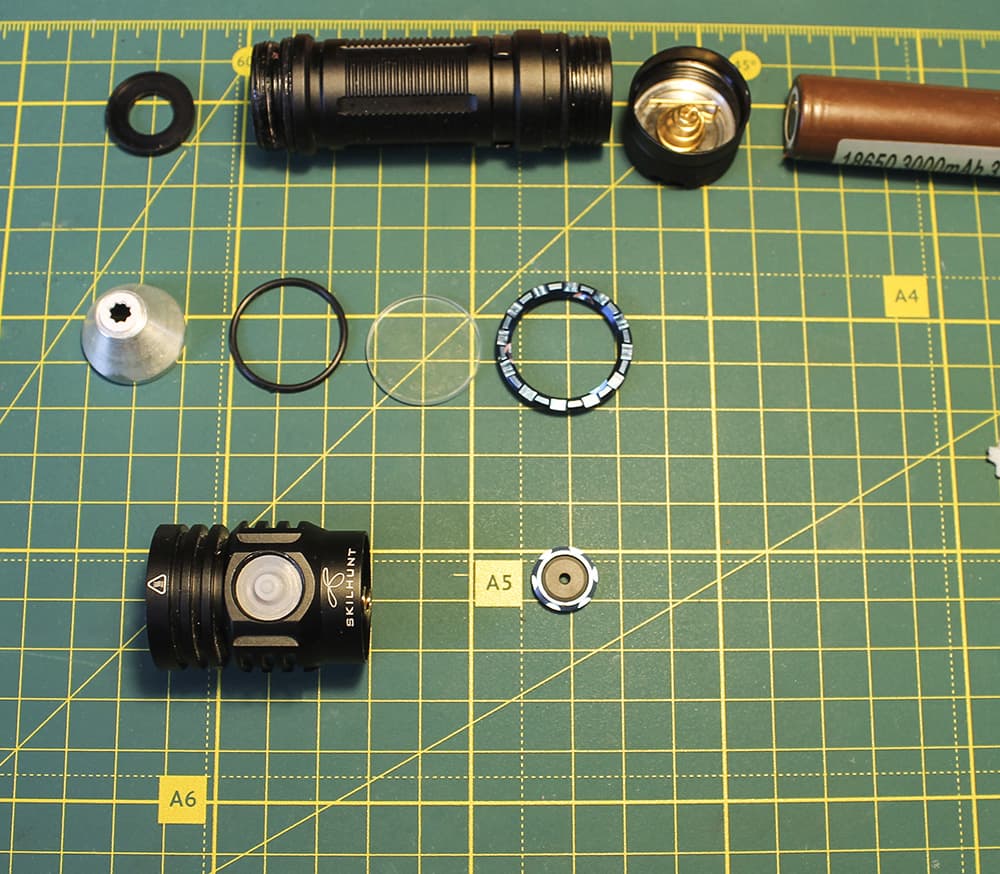

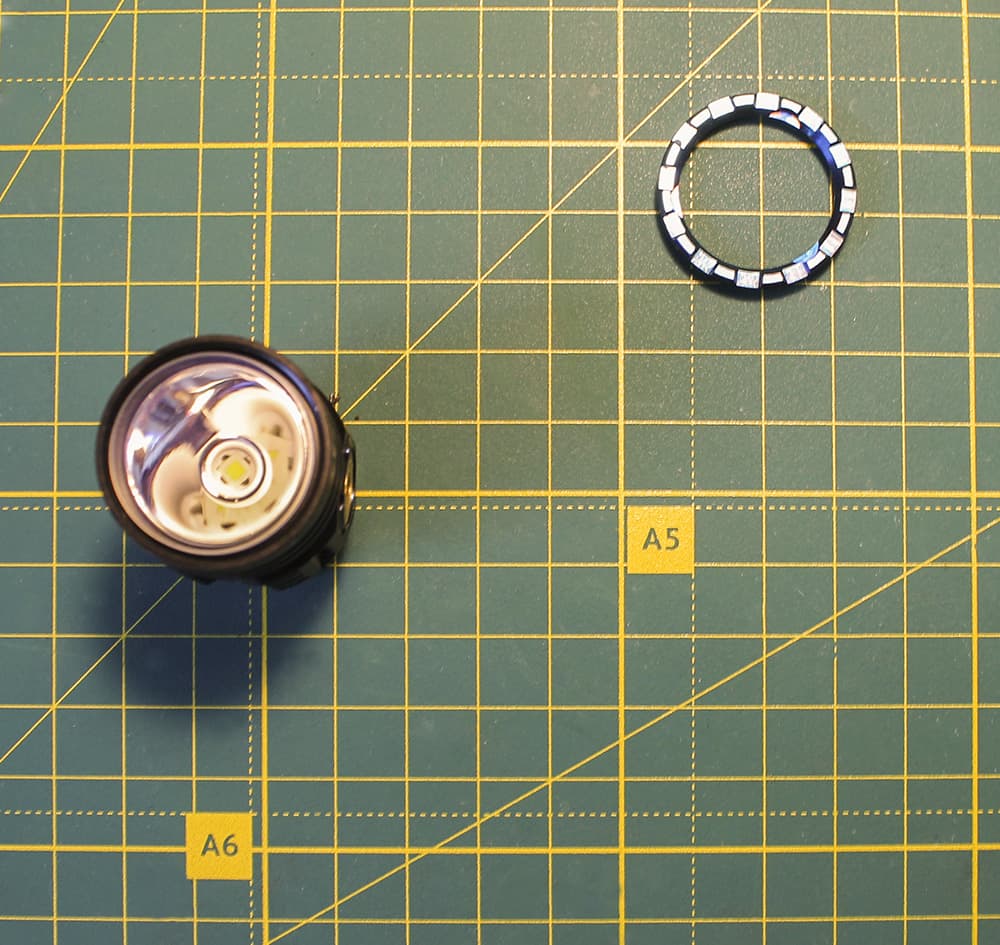

2. Приступаем к разбору головной части. Откручиваем кольцо, вынимаем стекло, уплотнительную резинку и аккуратно достаем рефлектор.

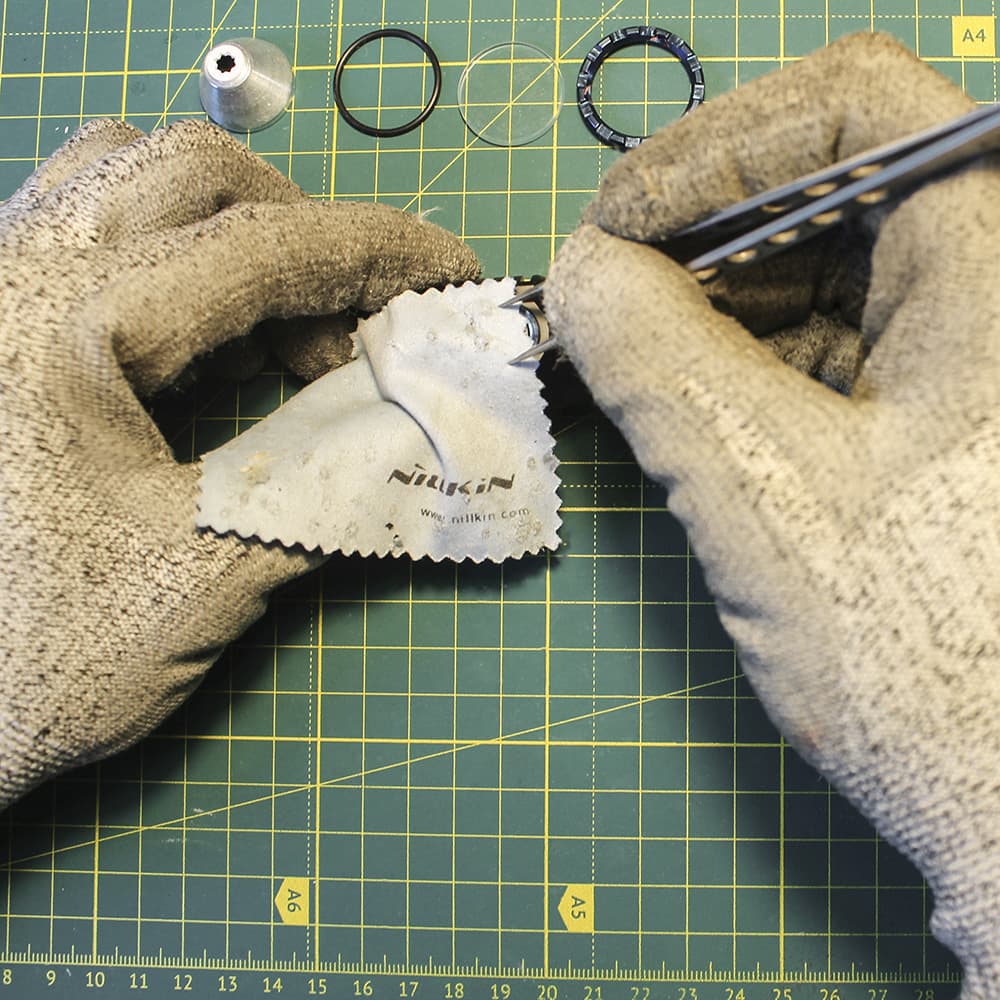

3. Затем аккуратно откручиваем синие шайбочки. Чтобы не поцарапать фонарь подкладываем ткань под пинцет.

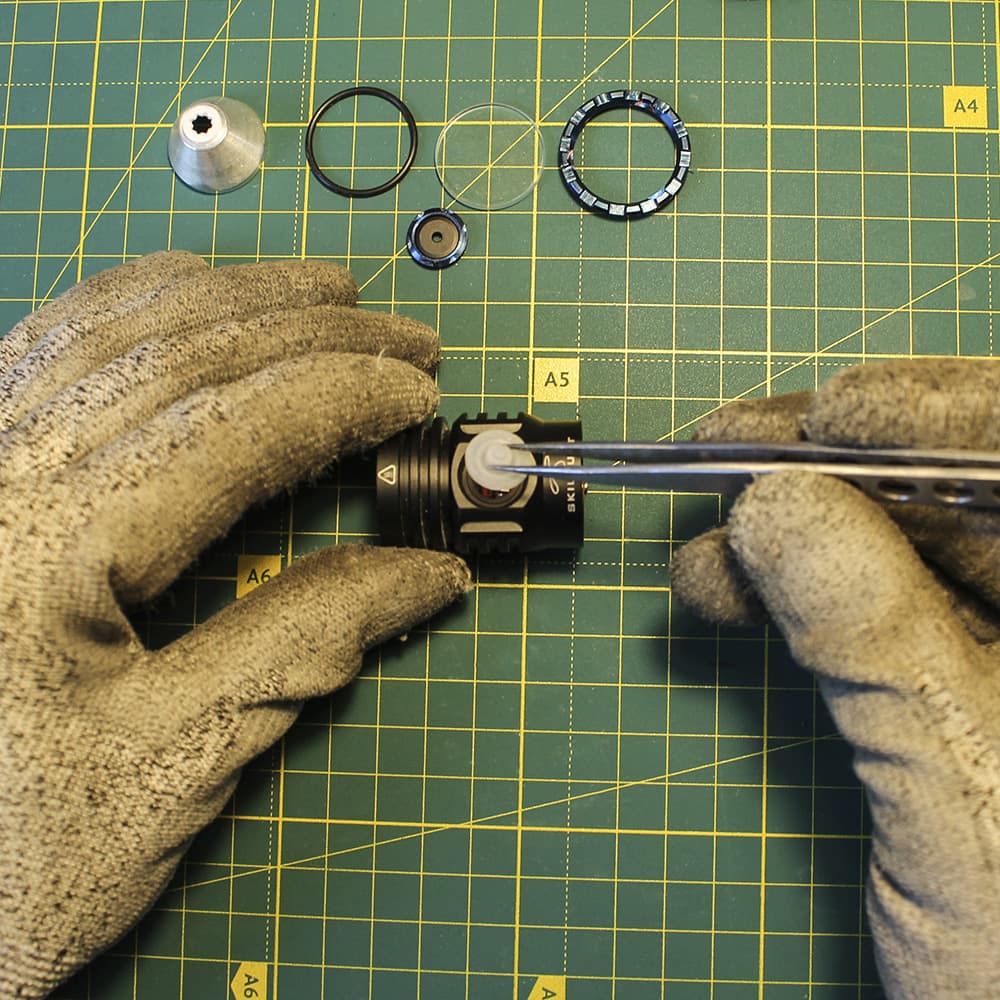

4. Снимаем накладку кнопки и достаем толкатель. С обратной стороны в откручиваем кольцо зарядки.

5. Диод прикручен к телу, поэтому откручиваем и достаем его.

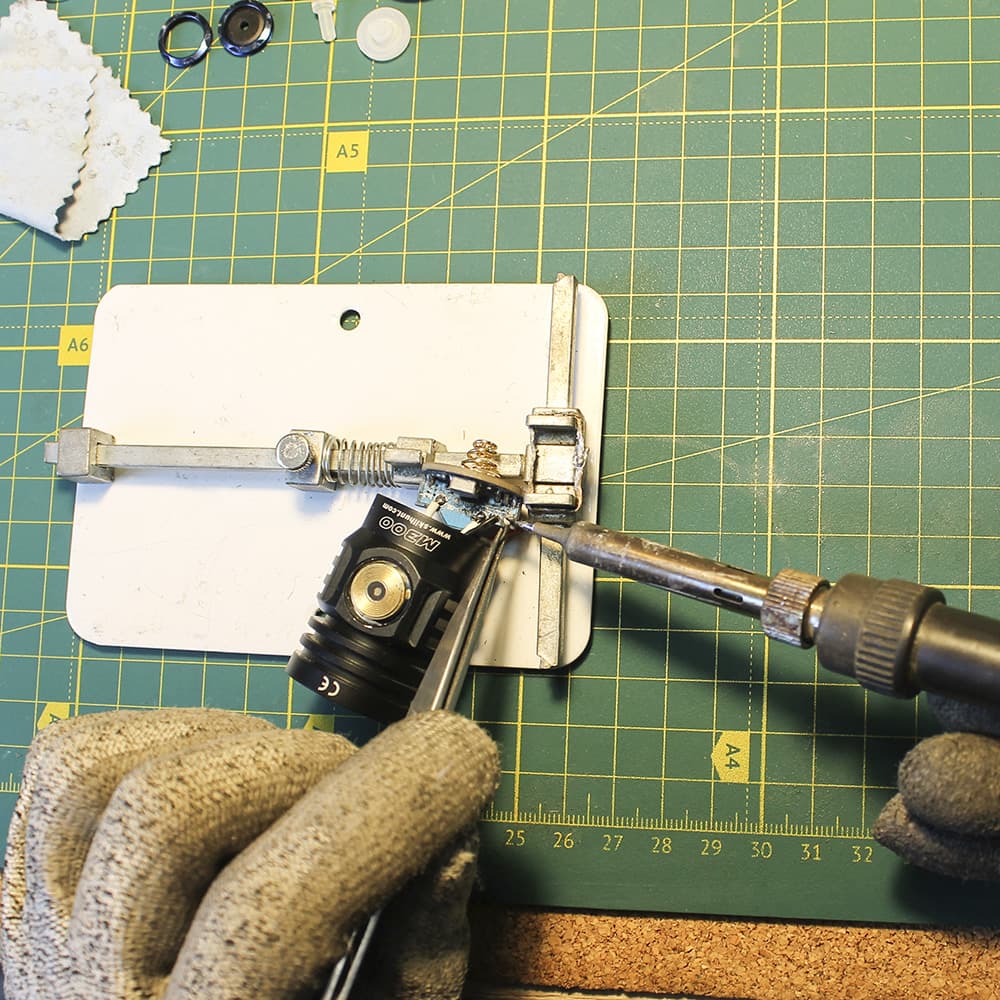

6. Затем извлекаем плату драйвера и отпаиваем провода от неё.

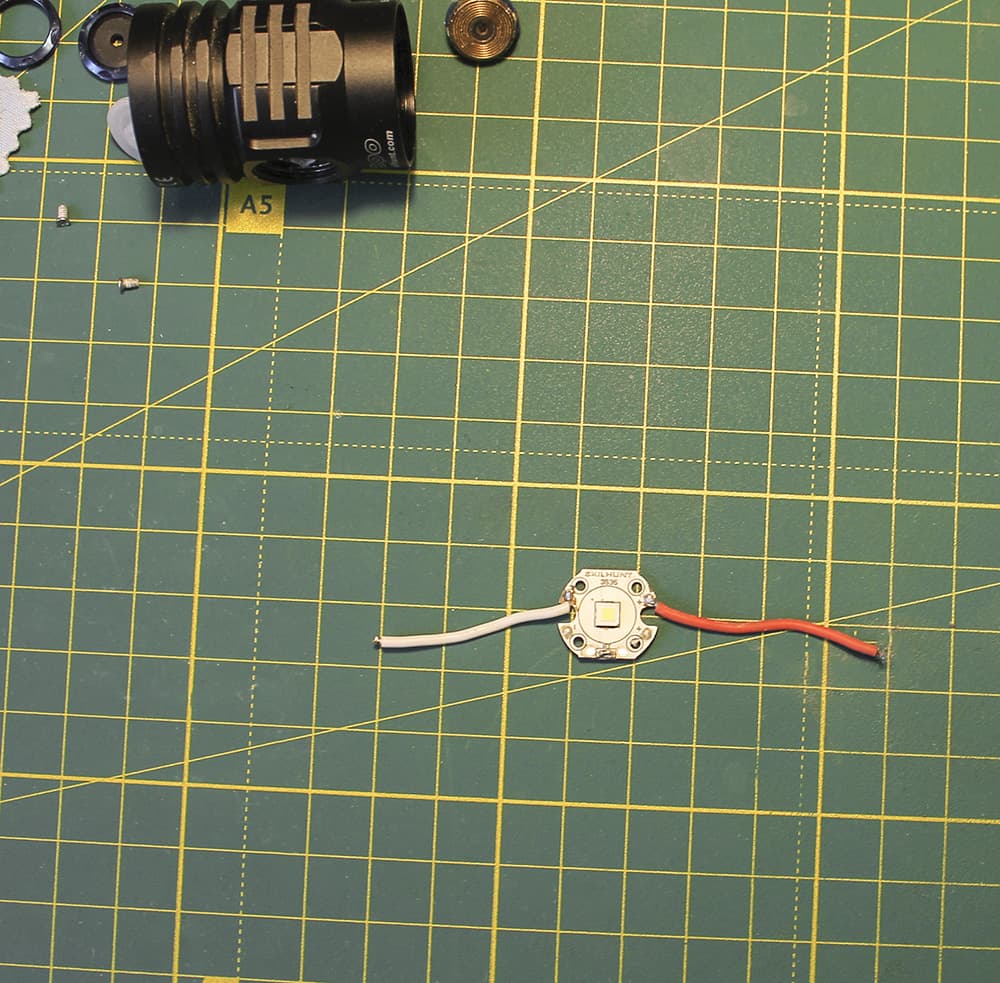

7. Достаем диод и тестируем его. Неисправен. А вот и виновник торжества! Под замену.

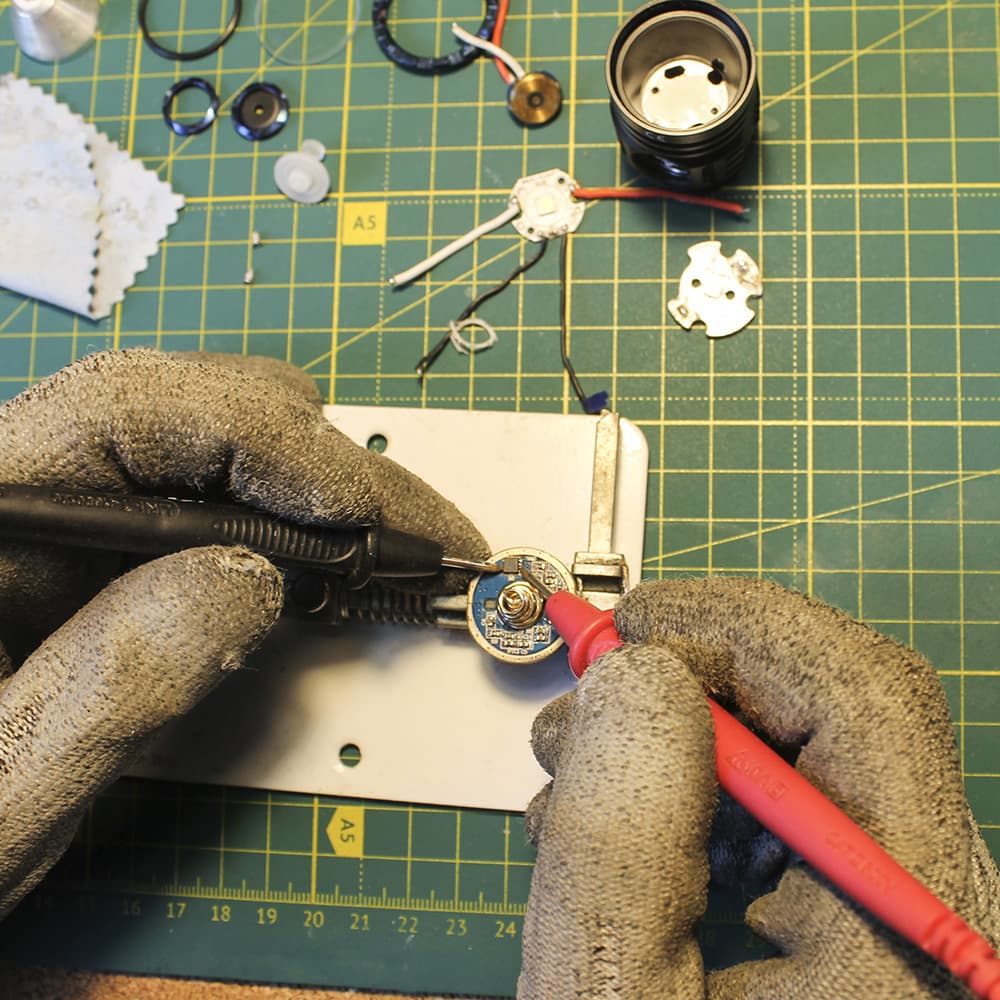

8. Помимо этого нашли ещё одну поломку. Проверяя цепи питания, нашли ключ который вышел из строя. Также заменяем его и тестируем снова. Теперь всё в порядке.

9. Финально проверяем все комплектующие на работоспособность (в т.ч. зарядку).

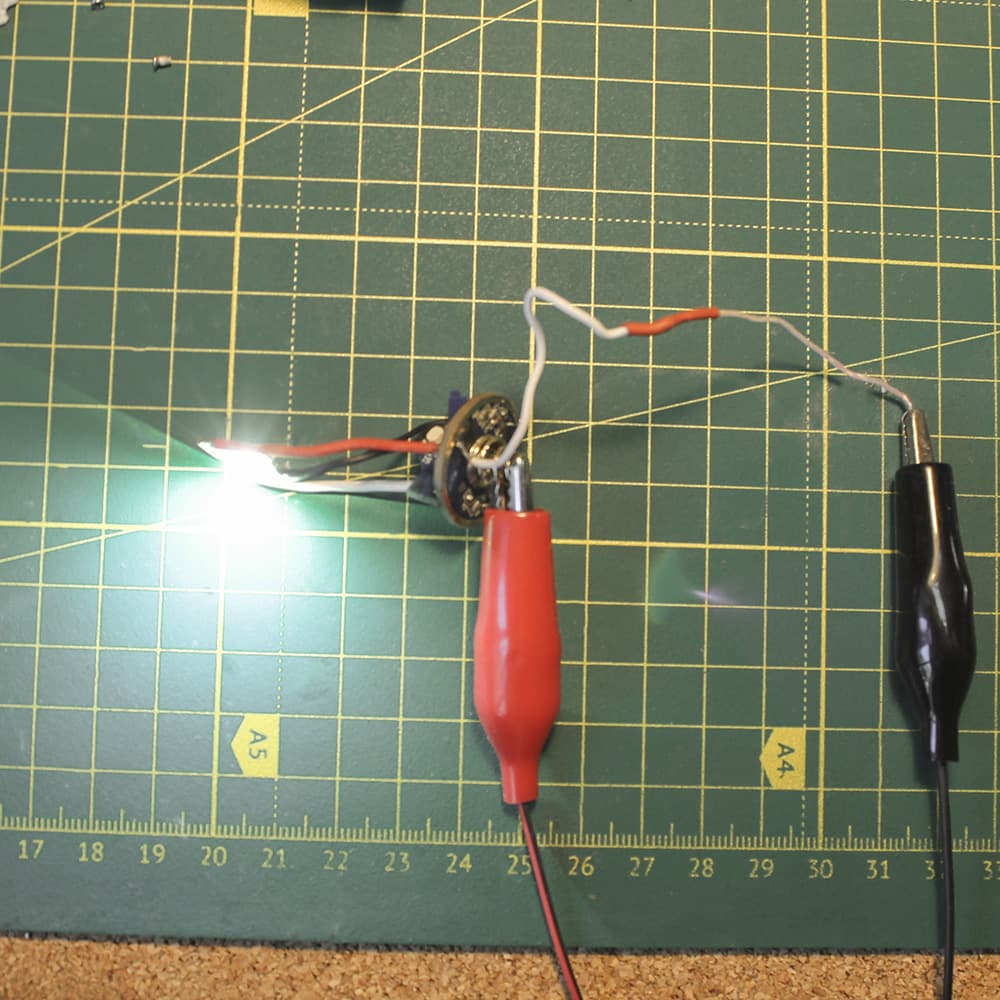

10. Собираем, тестируем во всех режимах работы и упаковываем для отправки.

Если вы занимаетесь ремонтом фонарей, не забывайте что:
Диод на замену подбираем только по заводским характеристикам родного диода фонаря (максимальная яркость в люменах и напряжение).
Цветовую температуру диода можно выбирать любую. Холодный можно менять на тёплый или нейтральный и наоборот.
Главное — напряжение и максимальная яркость.
